| 外型尺寸 | 可定制 |
| 货号 | 005 |
| 品牌 | 元泽干燥 |
| 用途 | 制药、化工、食品、染料 |
| 型号 | SZG |

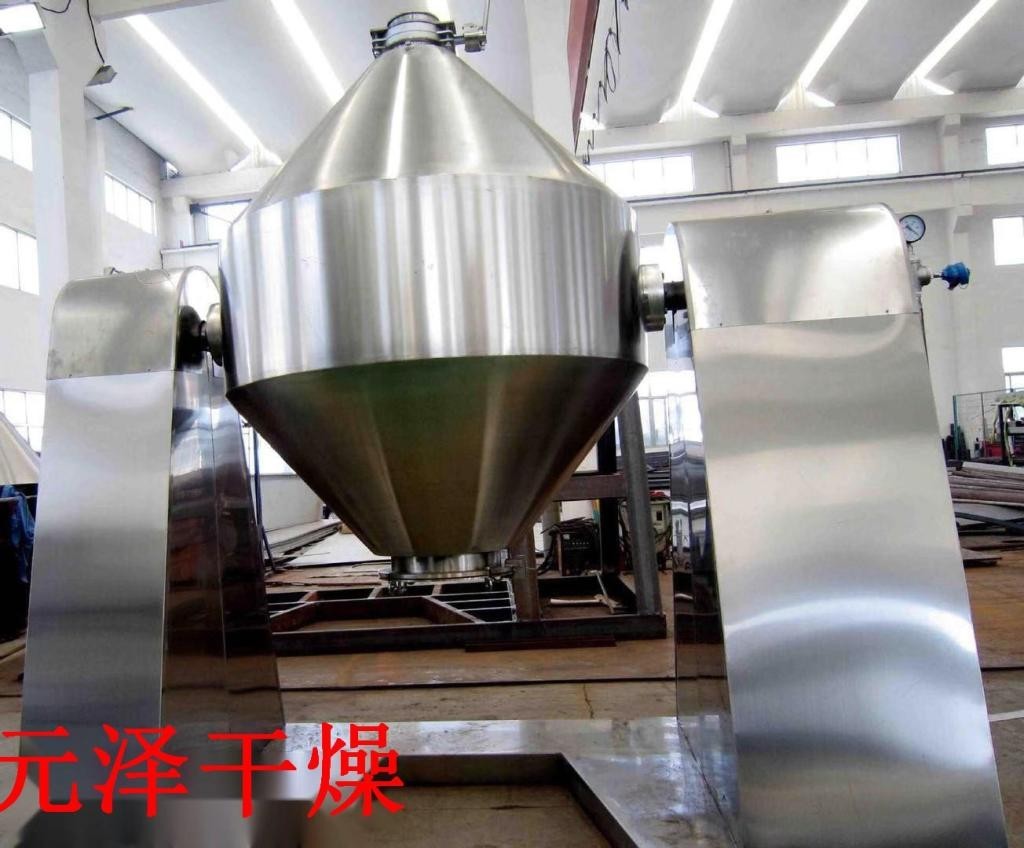

SZG系列双锥回转真空干燥机
产品概述

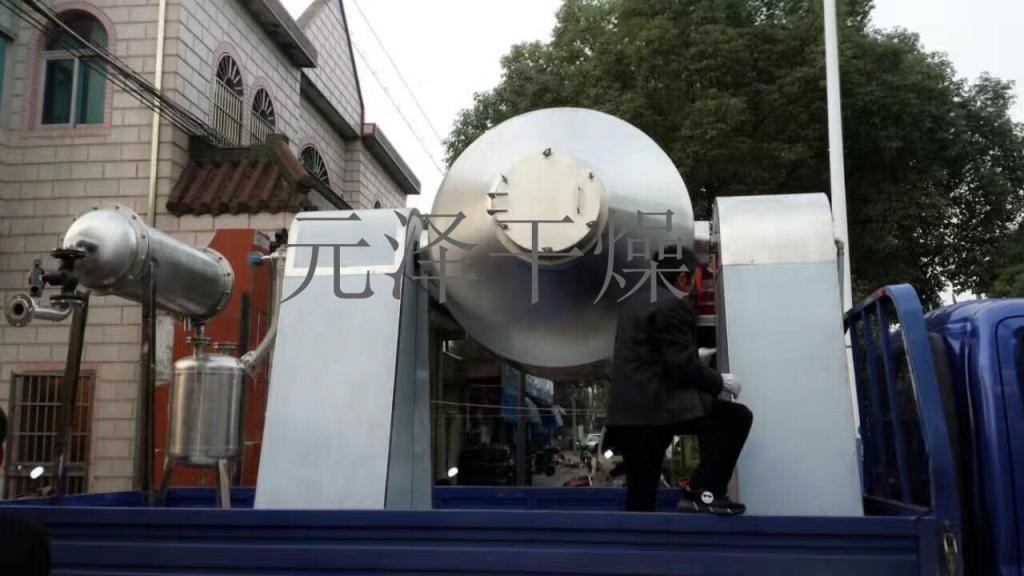

双锥回转真空干燥机是集混合-干燥于一体的新型干燥机。将冷凝器，真空泵与干燥机配套，组成真空干燥装置。（如不需要回收溶剂，冷凝器可不用）本机设计先进，内部结构简单，清扫容易，物料 能够全部排出，操作简便。能降低劳动强度改善工作环境。同时因容器本身回转时物料亦转动但器壁上不积料，故传热系数较高，干燥速率大，不仅节约能源，而且物料 干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业的干燥。符合药品管理规范“GMP”的要求。
工作原理
双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿物料接触，湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。双锥回转真空干燥机，将被要干燥的物料装入双锥体转筒中，转筒内壁通过夹层中的热源获得热能，传递给物料，使物料在不断地旋转状态下加强干燥，物料处于真空状态，蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了，并由真空泵及时排出回收。物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出三个过程不断进行，使物料在很短时间内达到干燥目的。
适应物料
适用化工、制药、食品等行业的粉状、粒状及纤维的 浓缩、混合、干燥及需低温干燥的物料(如生化制品等)．更适用于易氧化、易挥发、热敏性、强烈刺激、有毒性物料和不允许破坏结晶体的物料的干燥。
性能特点
◎油加热时．采用自动恒温控制．可以干燥生化制品
◎和矿物原料，温度可在20～160oC之间。
◎热效率高，比一般烘箱提高2倍以上。
◎间接加热．物料不会被污染，符合“GMP”要求。设备维修操作简便，易清洗。
技术规格
名称/规格 | 100 | 350 | 500 | 750 | 1000 |
罐内容积 | 100 | 350 | 500 | 750 | 1000 |
装料容积 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 |
加热面积 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 |
转速 (rpm) | 4 - 6 | ||||
电机功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 |
占地面积长×宽(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 |
回转高度(mm) | 1750 | 2100 | 2250 | 2490 | 2800 |
罐内设计压 (Mpa) | -0.1-0.15 | ||||
夹套设计压力 (Mpa) | ≤0.3 | ||||
工作温度 (oC) | 罐内≤85 夹套≤140 | ||||
用冷凝器时，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A |
型号，功率 | 2KW | 2KW | 3KW | 3KW | 505KW |
不用冷凝器时，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B |
型号，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW |
重量(kg) | 800 | 1100 | 1200 | 1500 | 2800 |
名称/规格 | 1500 | 2000 | 3500 | 4500 | 5000 |
罐内容积 | 1500 | 2000 | 3500 | 4500 | 5000 |
装料容积 (L) | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
加热面积 (m2) | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
转速 (rpm) | 4 - 6 | ||||
电机功率 (kw) | 3 | 4 | 5.5 | 7.5 | 11 |
占地面积长×宽(mm) | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
回转高度(mm) | 2940 | 2990 | 3490 | 4100 | 4200 |
罐内设计压 (Mpa) | -0.1-0.15 | ||||
夹套设计压力 (Mpa) | ≤0.3 | ||||
工作温度 (oC) | -0.1-0.15 | ||||
用冷凝器时，真空泵, | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
型号，功率 | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
不用冷凝器时，真空泵 , | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
型号，功率 | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
重量(kg) | 3300 | 3600 | 6400 | 7500 | 8600 |
注：对干燥前后容积变化很大的物料，其装料系数可适当加大或缩小。
本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合，尤其适用有下列要求的物料：
1、不能接受高温的热敏性物料；
2、容易氧化，有危险的物料；
3、需回收溶剂和有害气体的物料；
4、要求残留挥发物含量极低的物料；
5、要求混合充分，均匀的物料。
