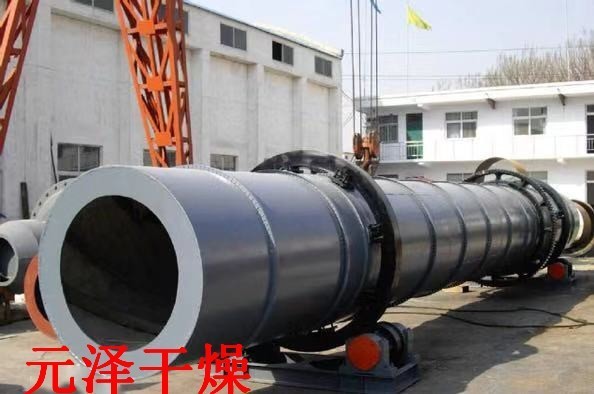

HZG系列回转滚筒干燥机

回转滚筒干燥机 概述

湿物料从干燥机一端投入后,在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散，并与并流（逆流）的热空气充分接触，加快了干燥传热，传至推动力。在干燥过程中，物料在带有倾斜度的抄板和热气流的作用下，可调控地运动至干燥机另一段星形卸料阀排出成品。

回转滚筒干燥机  工作原理

 主要由供热源、上料机、进料机、回转滚筒、出料机、引风机、卸料器和配电柜构成;脱水后的湿物料从干燥机一端投入后，在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散，并与并流(逆流)的热空气充分接触，加快了干燥传热，传质推动力。在干燥过程中，物料在带有倾斜度的抄板和热气流的作用下，可调控地运动至干燥机另一段星形卸料阀排出成品。

 滚筒干燥机、回转筒干燥机处理量大，操作简便，烘干效果好，被干燥的物料与热风直接接触，以对流传热的方式进行干燥。按照热风与物料之间的流动方向，分为并流式和逆流式。在并流式中热风与物料移动方向相同，入口处温度较高的热风与湿含量较高的物料接触。因物料处于表面汽化阶段，故产品温度仍然大致保持湿球温度。

滚筒干燥机、回转筒干燥机出口侧的物料虽然温度在升高，但此时的热风温度已经降低，故产品的温度升高不会太大。因此选用较高的热风入口温度，不会影响产品的质量。这对于热敏性物料的干燥包括那些含有易挥发成份物料的干燥，例如肥料行业中铵基盐的干燥是适宜的。但对于铵基盐的干燥，物料温度应低于90℃，以免发生燃烧。

另外，对于附着性较大的物料，选用并流干燥也十分有利。在逆流式中热风流动方向和物料移动方向相反。对于耐高温的物料，采用逆流干燥，热利用率高。干燥器的空气出口温度在并流式中一般应高于物料出口温度约10 -20℃。在逆流式中空气出口温度没有明确规定，但设计时采用100℃作为出口温度比较合理。

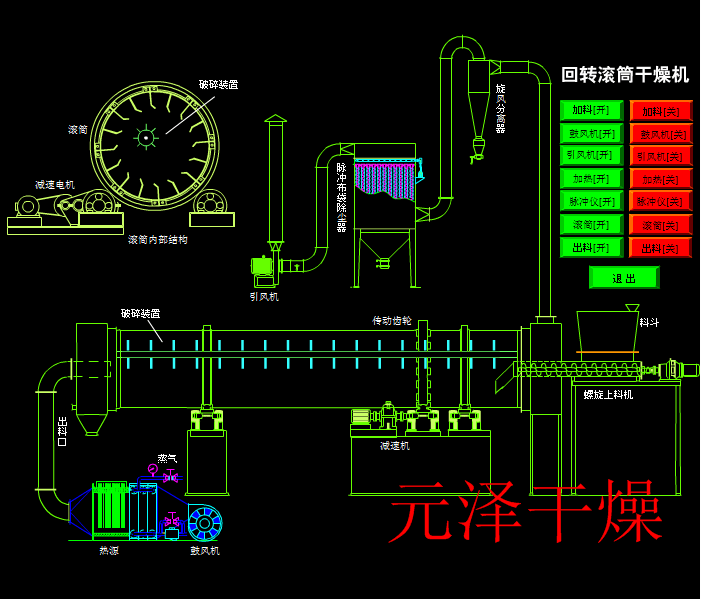

设备工艺流程图

特点

 ◎转筒干燥器机械化程度高，生产能力较大。

◎流体通过筒体阻力小，功能消耗低。
◎对物料特性的适应性比较强。
◎操作稳定，操作费用较低，产品干燥的均匀性好。

适用物料

◎化工、矿山、冶金等行业大颗粒，比重大物料干燥，如：矿山、高炉矿渣、煤、金属粉末、磷肥、硫铵。
◎对有特殊要求的粉末、颗粒状物料的干燥，如:HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣。
◎要求低温干燥，且需大批量连续干燥的物料。

技术规格：
