物料描述：

桨叶干燥机可以一次性将90%含水量的物料烘干至成品。针对污泥烘干过程中易结团结块的特性，改变了一般单通道干燥机的料板结构形式，采用了组合式自清理装置，极大地扩展了单通道干燥机应用范围，不仅可以干燥各类污泥，还可以干燥各种高粘度物料。

污泥种类很多：化工污泥、制药污泥、食品污泥、电镀污泥、城市污泥、皮革污泥、纺织印染污泥、农业污泥……

污泥成分复杂，含水率高、粘性强、在烘干过程中易粘结成团、产生粘黏和粘壁的现象，使得烘干效率低、效果差。针对污泥的这些特性，污泥专用桨叶干燥机，这是一种间接加热低速搅搅拌型干燥机。

重金属印染双轴桨叶干燥机 设备简介:

桨叶式干燥机是一种在设备内部设置搅拌桨，使湿物料在桨叶的搅动下，与热载体以及热表面充分接触，从而达到干燥目的的低速搅拌干燥机，结构形式一般为卧式，双轴或四轴。桨叶式干燥机分为热风式和传导式。热风式即通过热载体（如热空气）与被干燥的物料相互接触并进行干燥，在传导式中热载体并不与被干燥的物料直接接触，而是热表面与物料相互接触。

重金属印染双轴桨叶干燥机 工作原理:
空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型桨叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。桨叶干燥机的壳体为Ω型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄而充分发挥作用。
传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证传热效果。

重金属印染双轴桨叶干燥机 设备构成:

主要由传动机构、箱体、主轴搅拌、轴承体、出料调节机构、旋转接头等部件组成。

1.动力传输部分：主要由电动机、减速机、 主动齿轮 、从动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

2.主轴搅拌部分：主要由两根空心轴和其表面若干个楔形空心桨叶等组成。空心轴内设置传热(加热或冷却)介质(蒸汽、水、油等)回流管，两端或单端配置的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热或冷却。

3.轴承体部分：在主轴的两端,共配置了三个或两个轴承体，由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。动力端配置了主辅两个轴承体，主轴承体是主轴主要支撑点且作为轴向移动的定位点，辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外，主轴可以自由伸缩。各轴承体均设置了轴承的冷却结构。

4.出料调节机构主要由调节板、转轴、定位件等组成。

5.筒体——热夹套，筒体由一个近似W型结构腔体和顶盖组成，腔体内部容纳物料，中空夹套内通加热介质；顶盖设置进料口、人孔、和蒸发气体出口。

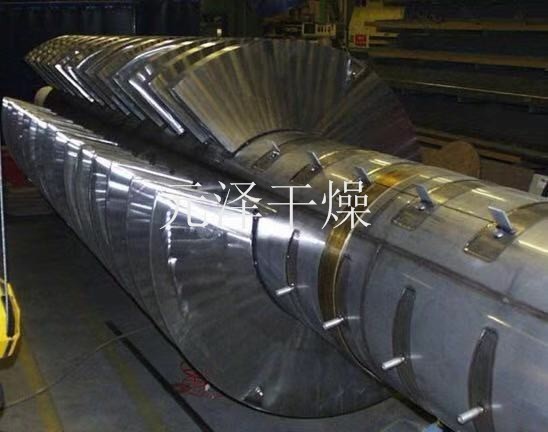

6.桨叶轴——设备有两根相互啮合的中空桨叶轴，每片空心桨叶焊接在中空的轴上，轴内腔与所有转盘内腔相连通。轴内结构分L型和G型两种，主要要功能是：进输送物料；搅拌混合物料 ；加热物料。

7.主动轴和从动轴之间采用相互啮合的齿轮传动。

重金属印染双轴桨叶干燥机 设备特点:

(1)、设备结构紧凑，污泥烘干机装置占地面积小。干燥所需热量主要是由排列于空心轴上的空心叶片壁面提供，而夹套壁面的传热量只占少部分。所以单位体积设备的传热面大，可节省设备占地面积，减少基建投资。

(2)、热量利用率高。污泥干燥机采用传导加热方式进行加热，所有传热 面均被物料覆盖，减少了热量损失；热量利用率可达85%以上。

(3)、叶片具有一定的洗刷能力，可提高叶片传热作用。旋转叶片的倾斜 面和颗粒或粉末层的联合运动所产生的分散力，使附着于加热斜面上的 污泥带有清理功能。另外，由于两轴叶片反向旋转，交替地分段压缩和 膨胀搅拌功能，传热均匀，提高了传热效果。

(4)、可实现连续化、全封闭作业，降低人工及粉尘排放。

(5)、尾气处理方面系统一般采用常压或负压两种形式，根据不同的情况 尽可能减少排气风量，从而降低尾气处理成本，对于污泥蒸发的臭味可 另采用除臭系统处理后达标排放。

(6)、本公司针对有毒及含有溶剂的高危化工污泥等可设计成高真空桨叶污泥干燥机，干燥进行低温干化工艺。这样不仅可以直接回收溶剂， 还可以大大降低废气排放量，安全性及环保性能大大提高。

应用范围：
浆叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作：煅烧（低温）、冷却、干燥（溶剂回收）、加热（融化）、反应和灭菌。搅拌浆叶同时又是传热面，使单位有效容积内传热面积增大，缩短了处理时间。楔型浆叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动，在轴向区间内，物料的温度、湿度、混合度梯度很小。用导热油做热介质，浆叶干燥机可完成低温煅烧工作。
